EN 1114-1-2-3塑料和橡胶机械挤出机和挤出生产线CE认证详细了解
EN 1114是欧盟针对塑料和橡胶机械中挤出机和挤出生产线的专用安全标准体系，全称为《塑料和橡胶机械—挤出机和挤出生产线》。它是挤出机产品获得CE认证、满足欧盟机械指令（2006/42/EC）基本健康与安全要求的C类协调标准。
一、标准简介
EN 1114由欧洲标准化委员会（CEN）制定，是欧盟机械指令2006/42/EC下的C类标准（针对特定机械类型的专用安全标准）。符合该标准即被推定为符合机械指令的基本健康与安全要求（EHSR）。
二、标准范围
EN 1114-1:2011（挤出机安全要求）：适用于所有类型的塑料和橡胶螺杆挤出机，覆盖进料系统（料斗、单辊/双辊送料、填塞喂料机等）及附属设备（换网器、熔体泵、静态混合器、挤出机头等），但不适用于标准发布前制造的设备。
EN 1114-2:1998+A1:2008（模具表面造粒机安全要求）：适用于与挤出机配套的水下造粒机、水环造粒机、干造粒机、离心造粒机、刀转子造粒机；绞线造粒机不在此列。
EN 1114-3:2019（运输安全要求）：专门规范挤出机及整线的吊装、搬运、固定、运输、装卸和储存全流程安全，是欧盟机械指令配套的强制性合规文件。
三、产品范围
EN 1114-1适用于所有类型的塑料和橡胶螺杆挤出机，包括单螺杆挤出机、双螺杆挤出机、冷喂料挤出机、真空挤出机、销钉挤出机等。
涵盖的进料系统：
料斗
单辊进料装置
双辊进料装置
强制喂料机（crammer feeder）
涵盖的辅助设备（构成挤出机一部分或附着于挤出机）：
换网器
熔体泵/齿轮泵
熔体管道和适配器
静态混合器
挤出机头
明确不适用范围：
测量设备不在标准范围内
标准不涉及由加工材料引起的危险（如火灾或释放健康危害物质）
符合本标准的挤出机不被视为压力设备指令97/23/EC中定义的压力容器
不涉及爆炸危险——若加工材料可能产生爆炸性气体，应适用ATEX指令94/9/EC

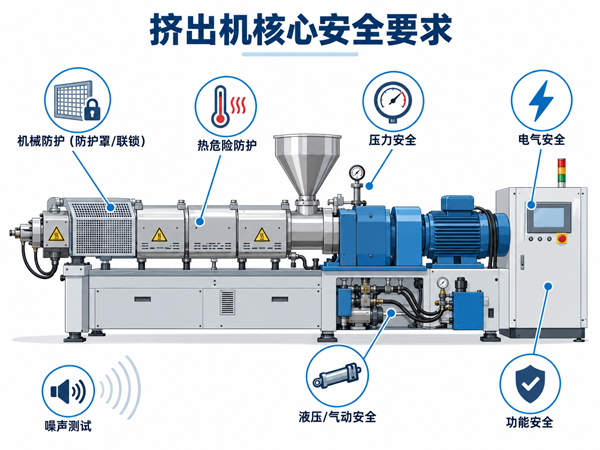

三、测试与安全要求项目
EN 1114-1的核心在于对挤出机各类危险的安全防护验证，主要包括：
安全领域
核心要求
机械危险防护
螺杆旋转可能造成卷入伤害，需通过固定式和移动式防护罩隔离。防护罩的尺寸、开口间距和抗冲击能力均有明确规定，且必须与螺杆驱动联锁，确保防护罩开启时机器无法启动。
热危险防护
机筒加热元件可能导致高温烫伤，需采取隔热或防护措施
压力安全
机头压力突然释放可能弹出熔体，需对扭矩、转速、熔体压力进行监控，并设置安全阀或泄压装置，防止过载和爆裂
电气安全
需符合EN 60204-1标准（机械电气设备安全）
液压/气动安全
需符合EN ISO 4413（液压）和EN ISO 4414（气动）标准
噪声测试
依据EN ISO 11202进行噪声测量
功能安全
安全相关控制系统需符合EN ISO 13849-1的性能等级（PL）要求
四、资料准备
申请CE认证时，技术文件（Technical File）需包含以下核心资料：
风险评估报告：依据EN ISO 12100进行，系统识别挤出机所有潜在危险（机械、电气、热、噪声等），涵盖设备全生命周期。
产品技术文件：机械设计图纸、电气原理图、液压/气动系统图、关键元器件清单。
安全防护说明：防护罩设计图纸、联锁系统说明、压力监控和泄压装置规格。
螺杆强度计算报告：新版标准要求提供螺杆强度计算报告。
温控系统原理图：温度控制系统的设计说明。
安全部件证书：关键安全部件（如热保护装置、安全阀等）的认证文件。
使用说明书：需以欧盟官方语言编写，包含安全操作指引、维护要求及剩余风险提示。
符合性声明（DoC）：由制造商签署。
EC符合性声明：技术文件和测试报告确认无误后，由法人代表签署。

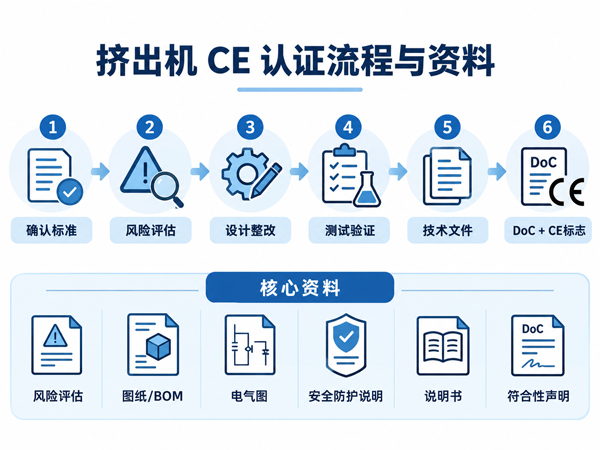

五、橡胶机械挤出机办理流程
EN 1114-1的CE认证嵌入在机械CE认证的整体流程中，典型步骤如下：
确定适用标准与要求：确认产品属于EN 1114-1的管控范围，明确适用的欧盟指令（机械指令2006/42/EC等）。
进行风险评估：依据EN ISO 12100标准，系统识别切割、挤压、电气、热等风险，并制定防护措施。
设计与制造：根据风险评估结果，将安全要求融入产品设计。
测试与验证：重点检测安全防护功能和电气参数。对于高风险机械，可能需要公告机构（Notified Body）参与。
准备技术文件：整理上述所有技术资料。
选择符合性评估模块：根据产品风险等级确定认证模式。
签署EC符合性声明与加贴CE标志：所有文件确认无误后，由法人代表签署DoC，在产品上合法加贴CE标志。
技术文件存档：技术文件需保存以备欧盟市场监管机构查验。
与其他标准的协同：
EN 1114-1需与以下标准配合使用：
EN 60204-1：电气安全
EN ISO 4413/EN ISO 4414：液压/气动安全
EN ISO 11202：噪声测试
EN ISO 12100：风险评估方法
注意区分机型标准：EN 201适用于注塑机，EN 1114-1适用于挤出机。两者虽同属塑料机械安全体系，但在危险辨识和技术措施上各有侧重——注塑机重点防止手部进入合模区域，挤出机重点防止接触旋转部件和机头背压异常。
EN 1114-1是挤出机产品进入欧盟市场的核心安全标准。成功合规的关键在于：准确识别产品适用的标准部分，以联锁防护和压力安全系统为设计核心，依据EN ISO 12100进行完整的风险评估，并确保安全控制系统满足EN ISO 13849-1的功能安全要求。建议我们企业在研发阶段就引入合规要求，并与具备资质的专业实验室合作。
