EN14399高强度结构螺栓-标准全面解读
EN 14399 是欧洲关于预紧用高强度结构螺栓组件（High-strength structural bolting assemblies for preloading）的系列标准-。它是建筑用高强度紧固件加贴 CE 标志、进入欧盟市场的核心技术依据，隶属于欧盟建筑产品法规（CPR, Regulation (EU) No 305/2011）。
该标准旨在确保在外部载荷和振动下，高强度螺栓连接依然能保持牢固，防止松动
一、标准的产品范围
EN 14399 适用于由螺栓、螺母及垫圈共同组成的成套连接组件。
适用产品与材质：主要适用于碳钢和合金钢材质的高强度结构螺栓组件。
螺纹尺寸：覆盖范围通常为 M12 至 M36。
不适用范围：
直径小于 M12 的螺栓组件。
铁路专用紧固件。
焊接连接结构。
钛合金或铜基等非钢材料。
二、标准的内容构成（系列标准）
EN 14399 是一个庞大的系列标准，针对不同系统和组件进行了详细规定
部分编号
标题与主要内容
核心要求
EN 14399-1
一般要求（General requirements）
规定螺栓/螺母/垫圈组件的通用要求，适用于结构金属制品
EN 14399-2
预加载合规性（Suitability for preloading）
规定确保螺栓连接预紧适用性的技术要求，包含一项符合性测试
EN 14399-3
系统 HR - 六角螺栓和螺母组件
规定HR 系统（大六角头）的组件要求，螺纹 M12-M36
EN 14399-4
系统 HV - 六角螺栓和螺母组件
规定HV 系统（外六角加强杆）的组件要求，螺纹 M12-M36
EN 14399-5
平垫圈（Plain washers）
规定淬火和回火平垫圈的要求。垫圈只能安装在螺母下方
EN 14399-6
平倒角垫圈（Plain chamfered washers）
规定淬火和回火倒角平垫圈的要求
EN 14399-7
系统 HR - 埋头螺栓和螺母组件
规定 HR 系统的沉头螺栓和螺母组件要求
EN 14399-8
系统 HV - 六角配合螺栓和螺母组件
规定 HV 系统的外六角加强杆螺栓组件要求
EN 14399-9
系统 HR 或 HV - 直接张力指示器
规定用于螺栓和螺母组件的直接张力指示器的要求
HR 与 HV 系统的区别：两者均为预紧系统，但失效模式不同。HV 系统使用较短的螺母，在应力下会首先失效；而 HR 系统的螺母更高，在应力下螺栓会首先屈服。

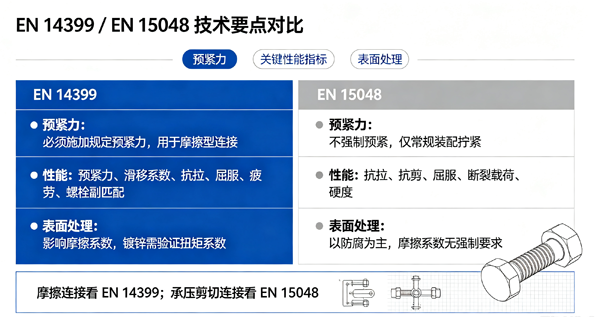

三、核心技术要点
1、预紧力（Preloading）：这是 EN 14399 与 EN 15048 最核心的区别-。预紧是指有意向螺栓连接处施加拉力，以确保连接在外部载荷和振动下保持牢固。
2、关键性能指标：
抗拉强度：要求 ≥ 1000 MPa。
冲击功：在 -20℃ 下，冲击功需 ≥ 27 J。
硬度：HV 系统的螺栓硬度通常为 320~380 HV。
扭矩系数：要求扭矩系数（K值）的变异系数 ≤ 0.05，以保证预紧力的一致性。
3、表面处理：标准禁止使用镀锌工艺以防氢脆风险，推荐采用达克罗或磷化处理-1。/4、拧紧方式：必须使用扭矩扳手进行控制拧紧，以精确控制拧紧扭矩
四、产品资料准备
申请 EN 14399 CE 认证需准备以下技术文件
序号
资料名称
说明
1
产品技术规格说明
产品描述、设计图纸、尺寸规格
2
材料清单及质量证明
各批次材料的化学成分和机械性能证明
3
测试报告
在认可实验室完成的各项性能测试报告
4
工厂生产控制（FPC）体系文件
体系描述、质量控制流程、记录模板
5
风险评估报告
产品安全风险评估
6
产品标识与追溯系统
批次号、生产日期等标识及追溯记录
五、办理流程（标准流程）
EN 14399 CE 认证采用 System 2+ 模式-5，标准流程如下-：
1、确定适用标准：确认产品适用 EN 14399（高强度预紧螺栓）。
2、建立 FPC 体系：建立并运行工厂生产控制体系（Factory Production Control）。
3、准备技术文件：编制完整的技术文档（设计图纸、材料证明、测试报告、FPC 文件等）。
4、选择公告机构：联系欧盟认可的公告机构（Notified Body），提交申请。
5、提交申请与样品：向公告机构提交申请表、技术文件及样品。
6、产品测试：公告机构在认可实验室进行产品性能测试。
7、FPC 审核：公告机构进行工厂现场审核，验证生产流程与质量控制体系。
8、审核发证：审核通过后，公告机构颁发 FPC 证书5。
9、出具 DoP 与加贴 CE 标志：制造商出具产品性能声明（DoP），在产品上加贴 CE 标志。10、持续合规：接受公告机构的定期监督审核和产品抽检
与 EN 15048 的关键区别
对比维度
EN 14399
EN 15048
连接类型
预紧（Preloaded）
非预紧（Non-preloaded）
拧紧方式
需扭矩扳手进行控制拧紧
手动拧紧即可，无需控制扭矩
适用场景
承受拉应力、疲劳、振动的关键承载结构
一般结构连接，允许微小滑移
组件构成
螺栓 + 螺母 + 垫圈
螺栓 + 螺母（垫圈非必需）
如果企业想办理EN14399认证，具体的周期啊、流程啊、费用等相关的问题，您也可以直接与我司联系，我司会详细给您解答，供您参考；24小时服务热线：400-618-3600
